Machine-Level Programming 1¶

约 1157 个字 7 行代码 2 张图片预计阅读时间 6 分钟共被读过次

1. 基本概念¶

机器代码 vs 汇编代码¶

机器代码：处理器直接执行的二进制指令
汇编代码：机器代码的文本表示形式（助记符形式）
中间代码：编译器在优化过程中生成的中间表示（如LLVM IR）

学习环境¶

Intel x86-64：Intel 64位指令集架构（x86的64位扩展）
CISC架构特点：
复杂指令集（约3000条指令）
变长指令格式（1-15字节）
内存操作数可直接参与运算
实际Linux程序中只使用核心子集

2. Intel x86处理器发展¶

历史型号¶

8086 (1978, 16位) → 80286 → 80386 (32位) → x86-64 (2000)
CISC (Complex Instruction Set Computer) vs RISC (Reduced Instruction Set Computer)
共同点都有86，所以x86

现代发展¶

架构特性	x86 (CISC)	ARM (RISC)
指令长度	变长 (1-15字节)	定长 (4字节)
寄存器数	16通用寄存器	31通用寄存器
功耗效率	较高功耗	低功耗设计
应用场景	服务器/桌面	移动/嵌入式

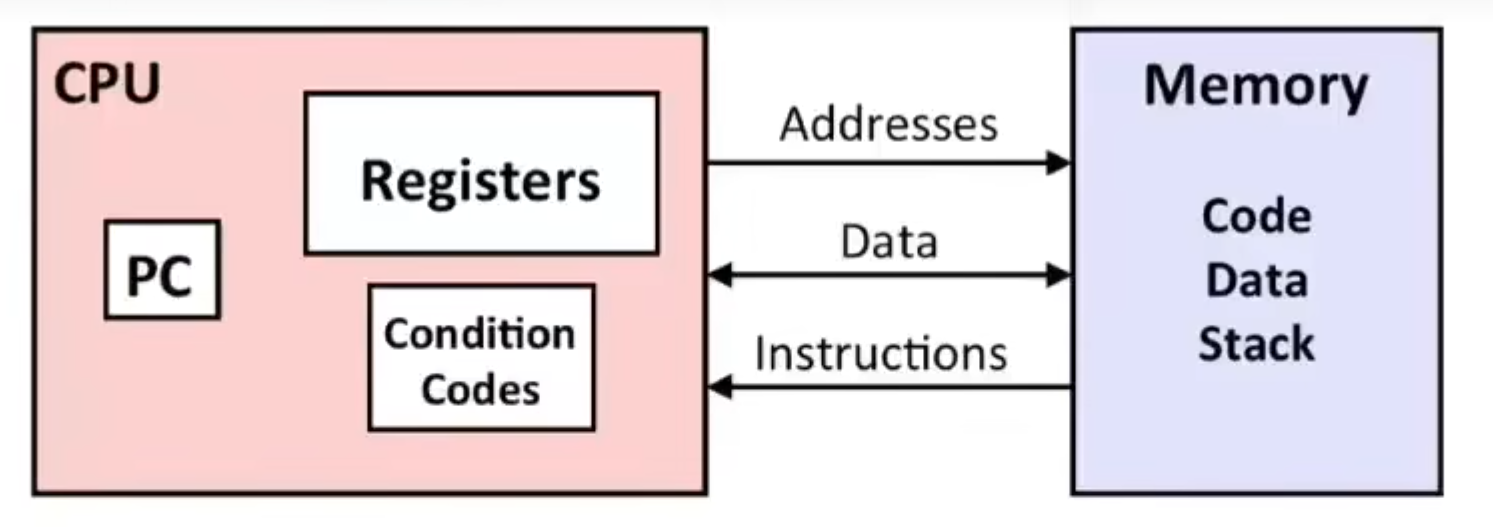

3. 程序执行视角¶

关键组件¶

程序计数器 (PC/RIP)¶

PC: Program Counter
存放下一条指令地址的64位寄存器
32位模式下称为EIP

寄存器文件¶

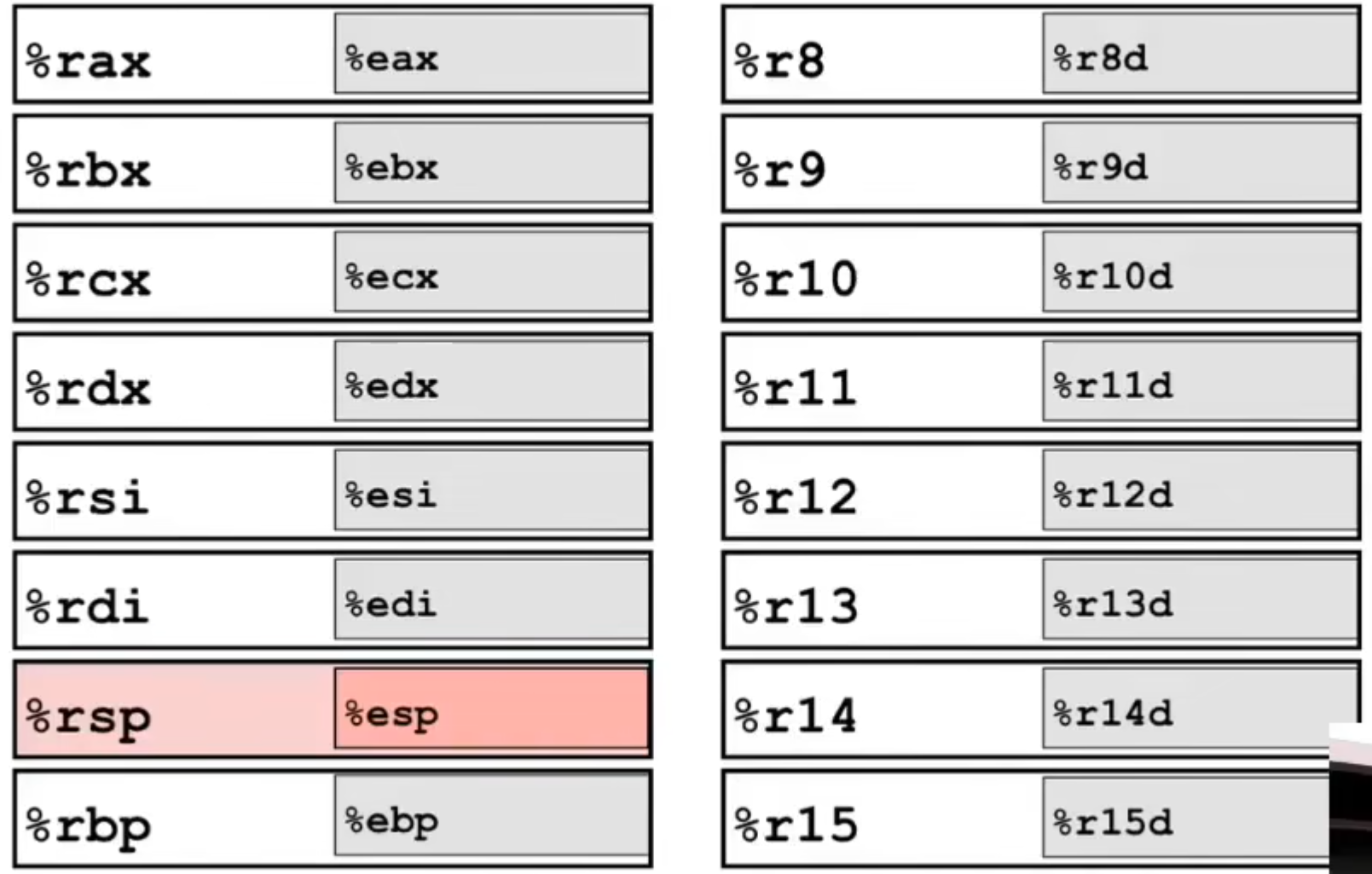

16个64位通用寄存器：

寄存器扩展历史：
8086：16位寄存器（AX, BX等）
80386：扩展为32位（EAX, EBX等）
x86-64：扩展为64位（RAX, RBX等）
可通过不同名称访问部分寄存器（如EAX访问RAX的低32位）

内存与缓存¶

内存模型：连续的字节数组（地址空间）
缓存：透明的高速内存缓存（L1/L2/L3 Cache）
内存访问：通过地址模式表达式访问

4. 编译过程¶

完整流程¶

graph TD
    A[C源代码] --> B[编译器]
    B --> C[汇编代码]
    C --> D[汇编器]
    D --> E[目标文件]
    E --> F[链接器]
    F --> G[可执行文件]

关键步骤¶

编译阶段：gcc -Og -S sum.c
- -Og：基本优化（适合调试）
- 生成.s汇编文件
汇编阶段：gcc -c sum.s
- 生成.o目标文件

反汇编工具：

Bash

objdump -d sum.o  # 反汇编目标文件
gdb ./sum         # 使用调试器查看

5. 汇编基础¶

数据移动指令¶

操作数类型¶

类型	语法示例	说明	name
立即数	`$0x4`	常量值	Immediate
寄存器	`%rax`	寄存器内容	Register
内存引用	`(%rax)`	寄存器值作为内存地址	Memory

数据移动模式¶

源操作数	目标操作数	示例	等效C代码
立即数	寄存器	`movq $0x4, %rax`	temp = 0x4;
立即数	内存	`movq $-147, (%rax)`	*p = -147;
寄存器	寄存器	`movq %rax, %rdx`	temp2 = temp1
寄存器	内存	`movq %rax, (%rdx)`	*p = temp;
内存	寄存器	`movq (%rax), %rdx`	temp = *p;
- 带括号的寄存器，代表的是一个地址，把这个地址当作内存去访问——寻址
注意：x86架构不允许内存到内存的直接传输，必须通过寄存器中转

内存寻址模式¶

通用公式¶

D(Rb, Ri, S) → 有效地址 = Rb + Ri*S + D

D：位移量（½/4字节）
Rb：基址寄存器（任意通用寄存器）
Ri：变址寄存器（除%rsp外的通用寄存器）
S：比例因子（½/4/8）

比例因子作用：用于数组访问时元素大小的缩放，例如：
- int数组（4字节元素）：S=4
- long数组（8字节元素）：S=8

特殊指令 leaq¶

leaq Src, Dst
- 作用：计算地址但不进行内存访问
- 典型应用：
1. 高效计算线性地址
2. 实现复杂算术运算

示例分析¶

C

long m12(long x) {
    return x * 12;
}

汇编实现：

Text Only

leaq (%rdi, %rdi, 2), %rax   # rax = x + x*2 = 3x
salq $2, %rax                # rax = 3x << 2 = 12x

分步解释：
4. leaq 计算 x + x*2（利用比例因子2）
5. 左移2位实现乘以4操作

算术运算指令¶

双操作数指令¶

指令	效果	等效C运算
addq S, D	D = D + S	D += S
subq S, D	D = D - S	D -= S
imulq S, D	D = D * S	D *= S
salq S, D	D = D << S	D <<= S
sarq S, D	D = D >> S（算术右移）	D >>= S（符号扩展）
shrq S, D	D = D >> S（逻辑右移）	D >>= S（零扩展）

单操作数指令¶

指令	效果	等效C运算
incq D	D = D + 1	D++
decq D	D = D - 1	D--
negq D	D = -D	D = -D
notq D	D = ~D	D = ~D

6. 关键概念详解¶

条件码寄存器¶

标志位	名称	设置条件
CF	Carry Flag	无符号溢出时置1
ZF	Zero Flag	结果为0时置1
SF	Sign Flag	结果为负时置1
OF	Overflow Flag	有符号溢出时置1

注意：算术运算指令会隐式设置条件码，用于后续条件跳转

寄存器访问细节¶

历史兼容性：
16位模式：AX, BX等16位寄存器
32位模式：EAX（扩展AX），可单独访问低16位
64位模式：RAX，可访问EAX（低32位）、AX（低16位）、AL（低8位）

缓存机制¶

多级缓存：

Text Only

L1 Cache (32KB) → L2 Cache (256KB) → L3 Cache (8MB) → 主内存

访问速度：L1访问约4 cycles，主内存访问约200+ cycles
透明性：由硬件自动管理，程序员不可直接操作
